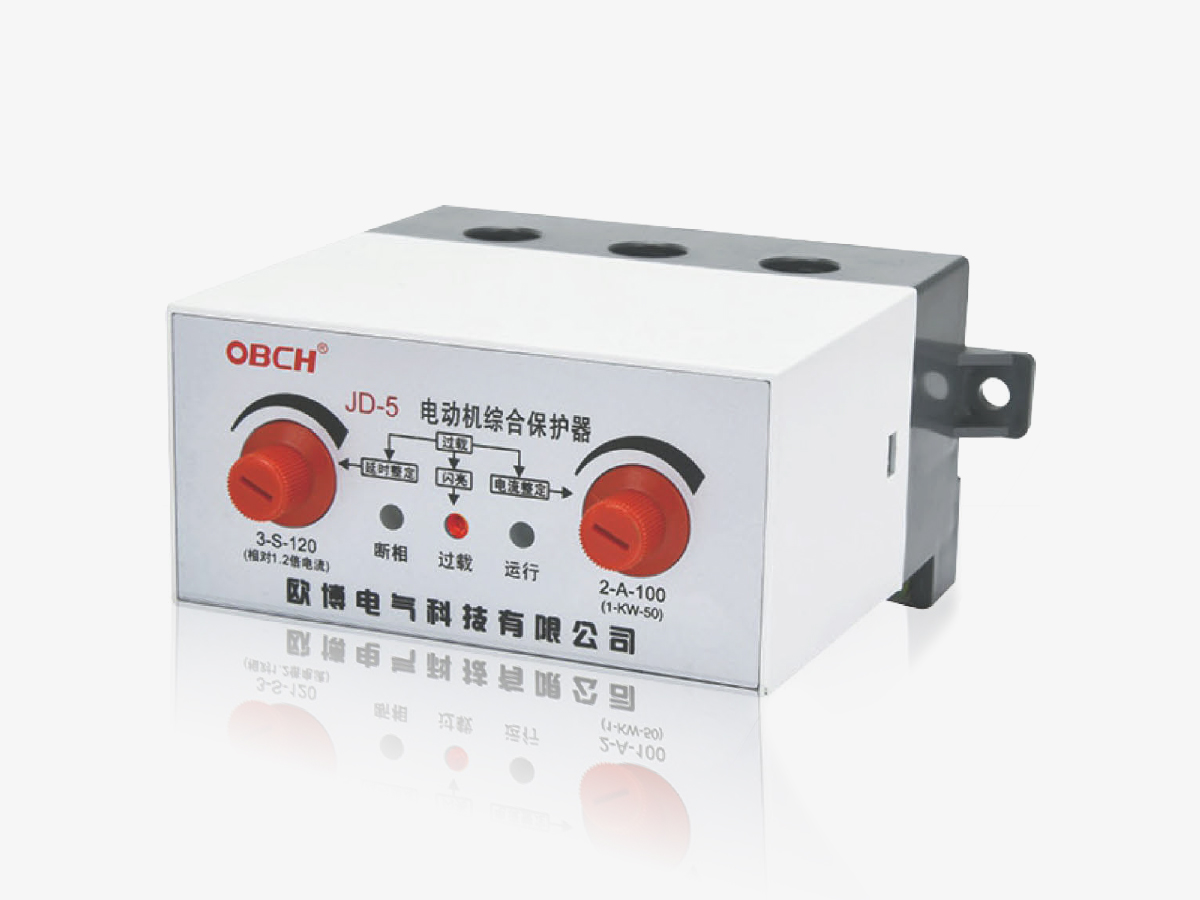

JD-5 series motor comprehensive protector

◎ Overview

JD-5 series motor comprehensive protector is suitable for power supply circuits with AC 50/60Hz,voltage 380V and below,and is used to form motor control circuits with AC contactors and other switch circuits.When the main circuit of the motor experiences abnormal working conditions such as phase failure,overload,and stalling,the switch electrical contacts can be disconnected in a timely manner,the three-phase power supply of the motor can be disconnected,and the motor can be reliably protected.The JD-5 series motor comprehensive protector  is  divided  according  to  the  power  characteristics  of  the  motor,designed  with  features  such  as  small  segmentation,high protection accuracy,reasonable structure,complete functions,and easy use.Protectors have protection functions for symmetrical faults (such as overload,locked rotor etc.)and asymmetrical faults such as phase failure;This protector adopts current detection technology and relay output interface.The entire series adopts a through core type.This protector has a simple structure,reliable operation,convenient  use,and low price.

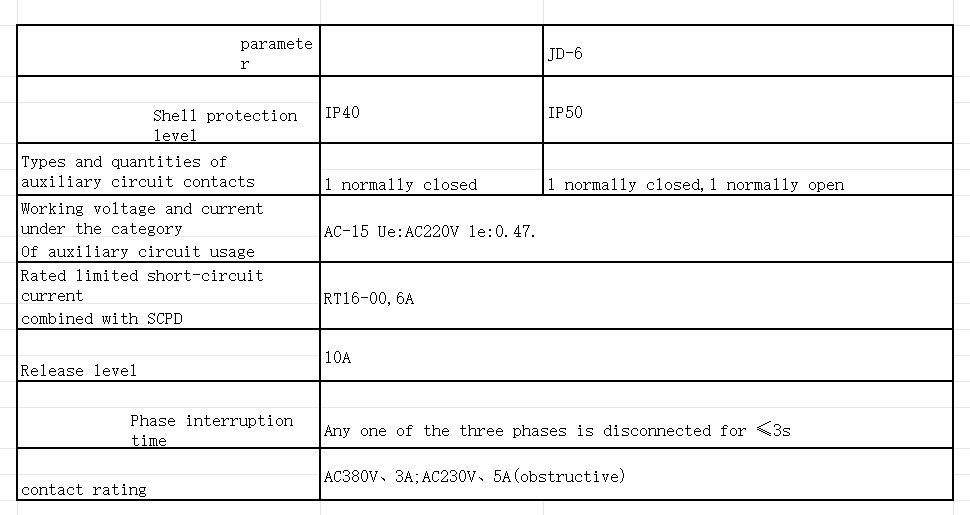

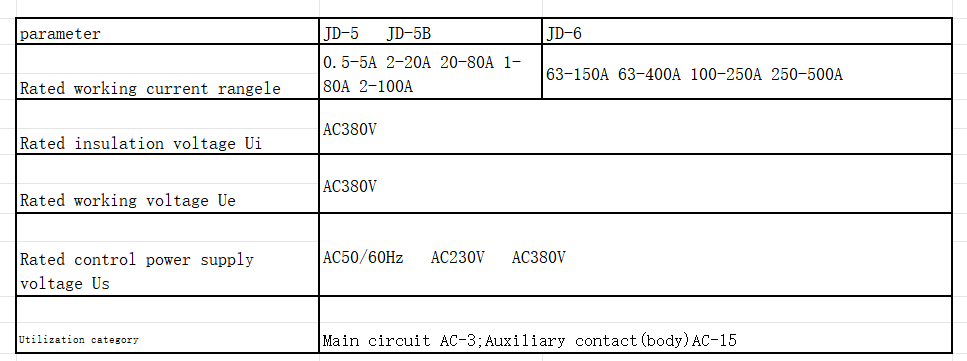

◎ Technical  Parameter

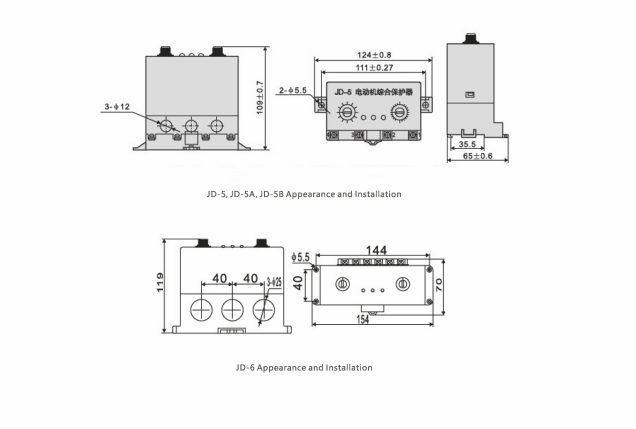

◎ Installation   size
